GWCD-4133超高壓電纜護層故障測距儀性能指標
發布時間：2015-07-08 08:56 來源：華電國威
功能簡述
GWCD-4133超高壓電纜護層故障測距儀，能夠進行超高壓電纜護層故障測距，并為超高壓電纜護層故障定點提供高壓脈沖信號源，還可用于護層直流耐壓試驗。GWCD-4133與本公司生產的GWCD-4132電纜故障跨步電壓定點儀配合使用，可以對電纜護層故障進行精確定點。
儀器特點

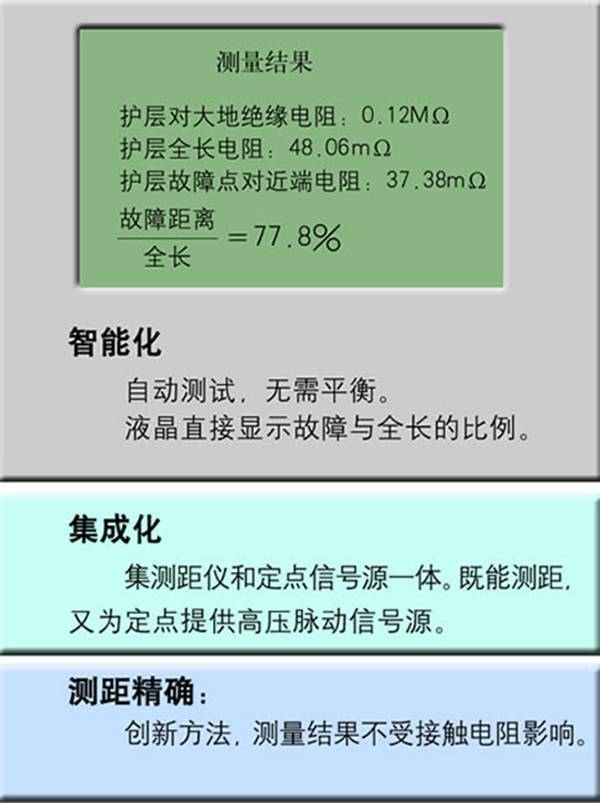

1. 自動測試，無需調平衡。大屏幕液晶直接顯示測距的比例信息，操作簡便，克服了高壓電橋調平衡困難的缺點。
2.液晶直接顯示測距的比例信息，操作簡便。可以使用芯線進行護層故障測距，克服了高壓電橋因現場沒有絕緣良好的護層而無法測距的缺點。
3.僅需一條絕緣良好的導線，不必要求截面相等。
4.測量結果不受接觸電阻影響，測距精度高。
5.核心為電子式高壓恒流源，輸出電壓電流連續可調，允許長期短路運行。
6.接地閉鎖、零位啟動等多重安全防護功能。
7.克服了連線接觸電阻對測量結果的影響，測距精度高。
8.內置高壓恒流源，輸出的電壓、電流連續可調，允許輸出長期短路運行。
9.具有測距和高壓脈沖源兩種功能,既能進行護層故障測距又能為超高壓電纜護層故障定點提供信號源。
10.輸出電流大，能方便地用于護層直流耐壓試驗。
技術參數
1.輸出電壓：0～10KV可調。
2.輸出電流：0～100mA可調。
3.信號接收模式：電壓信號：探針輸入；電流信號：電流傳感器輸入。
4.測距精度：誤差≤0.1％；最高檢測靈敏度：電壓信號0.1mV；電流信號5mA
5. 最大輸出功率：1kW。
6.信號最大輸入范圍：探針300V。
7.顯示功能：信號波形、故障點方向、電池水平等。
8.電源：7.4V、2400mAH可充電鋰電池。
9.充電器電源：AC 220V±10% 50Hz±2Hz。
10.體積：主機200mm×100mm×90mm；探針Φ30×1100mm。
11.質量：主機0.5kg；探針0.5kg。
12.使用條件：溫度:0-40℃；濕度10-90％RH；海拔<4500m。
