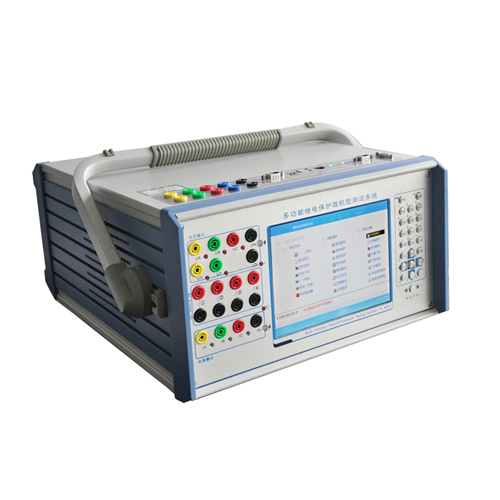

GWJB-902繼電保護測試儀

GWJB系列繼電保護微機型測試裝置是我公司的在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。


微機繼保儀、微機繼電保護測試儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀


1、   嵌入式主機，配備超大規模可編程邏輯器件（CPLD）
本型號繼電保護測試儀主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。
2、   單機8路D/A同時輸出
采用16位高精度DAC芯片，確保擬合波形精度高，線性度好。GWJB-902繼電保護測試儀可同時輸出8路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
3、   高精度線性功放，同時輸出5相電壓及3相電流
精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出5相交流電壓和3相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達90A。直流電壓輸出可達300V、130VA。
4、   大屏幕LCD，接口完整，主機一體化單機箱結構
本型號繼電保護測試儀采用640×480點陣8’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果均為全中文，顯示直觀清晰。全部操作過程通過面板上的23個按鍵進行，所有界面均中文顯示且均在顯示屏上設定，面板的23個按鍵排列美觀，極其人性化，操作簡單方便，基本不需要計算機知識，極易掌握。
裝置可用自帶鍵盤操作，亦提供外接鍵盤。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。
5、   輔助直流源(選配)
本型號繼電保護測試儀可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。
6、   智能型自我保護
散熱結構，保證良好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。
7、   接點豐富、軟件功能強大
本型號繼電保護測試儀具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。亦可方便地完成ABB、Siemens、AREVA等國外廠家的保護裝置試驗。
裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。
軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。


       主要額定參數

電　流　源	交　流	GWJB三相	相電流輸出（有效值）　　　　　　　　3×0～30A/相 最大輸出功率　　　　　　　　　　　　250VA/相 最大并聯電流輸出（有效值）　　　　　0～90A 相電流長時間允許工作值（有效值）　　＜10A/相 最大電流允許工作時間　　　　　　　　＜10s 精    度　　　　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～21次
	直　流	輸出范圍　　　　　　　　　　　　　　-10～10A或3×0～±10A 最大輸出功率　　　　　　　　　　　　200VA 精    度　　　　　　　　　　　　　　＜±0.2%
電　壓　源	交　流	GWJB五相	相電壓輸出（有效值）　　　　　　　　5×0～130V/相 線電壓輸出（有效值）　　　　　　　　0～260V 最大輸出功率　　　　　　　　　　　　70VA/相 精    度　　　　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～21次
	直　流	輸出范圍　　　　　　　　　　　　　　0～300V或5×0～±130V 最大輸出功率　　　　　　　　　　　　130VA 精    度　　　　　　　　　　　　　　＜±0.2%
輔助直流源(選配)		220VDC　　　　　　　　　　　　　　>110VA 110VDC　　　　　　　　　　　　　　>110VA
開 關 量 輸 入		空接點　　　　　　　　　　　　　　　1～20mA，24V（DC） 電位接點　　　　　　　　　　　　　　0～250V（DC）
開 關 量 輸 出		空接點　　　　　　　　　　　　　　　250V/0.5A（DC）


l         其它額定參數

額　定　輸　出	頻率誤差　　　　　　　　　　　　　　＜±0.01HzHz 相位誤差　　　　　　　　　　　　　　＜±0. 2° 波形失真　　　　　　　　　　　　　　＜±0.3%（基波） 時間誤差　　　　　　　　　　　　　　＜40µs 輸出頻率　　　　　　　　　　　　　　0～1050Hz
電　源　電　壓	允許范圍　　　　　　　　　　　　　　AC220V±10%，50Hz±10%
環　境　溫　度	使用范圍　　　　　　　　　　　　　　0～45℃ 存貯范圍　　　　　　　　　　　　　　－25～70℃
時　間　測　量	測試范圍　　　　　　　　　　　　　　0.1ms～999999.999s
機　箱　外  觀	選用高檔全鋁合金擠壓型材，電磁兼容進口機箱，外形美觀 機箱尺寸：長×寬×高　　　　　　　360mm ×195mm ×375mm
機　箱　重　量	主機重量　　　　　　　　　　　　　　16.6kg
帶  載  輸  出	可選擇輕載或重載輸出 （任意一相電流輸出超過10A時，建議在每個功能模塊試驗前按F3鍵切換到重載輸出模式）
