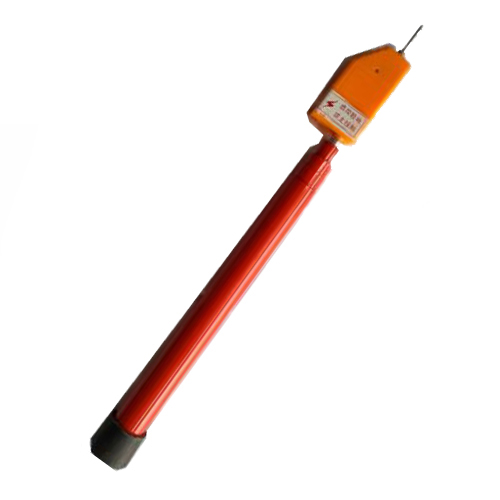

GW-2型語言高壓驗電器
GW-2型語言高壓驗電器屬于高壓驗電工具。可以檢測2KV以上的高壓電源是否帶電，不同電壓等級的驗電器配用相應電壓等級的絕緣桿，最高可檢測500KV的電源是否帶電。本驗電器具有體積小﹑重量輕﹑使用簡單﹑攜帶方便等特點。廣泛用于變電站﹑發電廠﹑工礦企業以及科研部門﹑實驗室﹑檢測站﹑電工維修部門進行電壓檢測和野外電工作業等。
絕緣桿選用兵工企業生產的三球牌高壓防潮絕緣桿，符合IEC/IC78標準，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。絕緣桿的材質特性及耐壓見表一﹑表二。
本產品經電力工業部武漢高壓研究所檢驗符合國家標準。
（表一）絕緣桿的材質特性：
|
項 目 |
單 位 |
指 標 |
|
耐熱性不低于 |
℃ |
200 |
|
抗沖擊（縱向）不低于 |
mpa/cm |
147 |
|
抗彎度（縱向）不低于 |
mpa |
343 |
|
表面電阻系數（水浸后）不低于 |
Ω |
10×10¹¹ |
|
體積電阻系數（常態）不低于 |
Ω/cm |
10×10³¹ |
（表二）絕緣桿的沖擊耐受電壓：
|
絕緣桿額定電壓(KV) |
10 |
35 |
110 |
220 |
330 |
500 |
|
沖擊耐受電壓(KV) |
100 |
150 |
250 |
450 |
900 |
1175 |
|
檢測長度(米) |
0.4 |
0.6 |
1.0 |
1.8 |
2.8 |
3.7 |
驗電器,感應驗電器,語言高壓驗電器，非接觸式驗電器
GW-2型語言高壓驗電器，屬于高壓驗電工具，由信號儀配用高壓絕緣桿組成。信號儀內部采用掩膜集成電路。在驗電時，電壓信號進入信號儀內的集成電路，集成電路將電壓信號處理成電信號后，啟動語音電路和燈光指示。
GW-2型語言高壓驗電器，屬于接觸式驗電器，自動檢測帶電體是否帶電。當被測電壓大于驗電器的觸發電壓時，信號儀將啟動語音電路，發出語言：“有電危險，請勿靠近”。同時在信號儀底部有燈光顯示。
10KV以下的驗電器在不使用絕緣桿時，也可以將信號儀當作220V低壓驗電器使用。
信號儀的基本性能：
1﹑使用溫度：0℃~40℃
2﹑儲存溫度：-10℃~50℃
3﹑相對濕度：＜85%
4﹑內 阻：2MΩ
5﹑電 源：1.5V五號干電池（兩節）
6﹑靜態電流：＜1uA
7﹑工作電流：約30mA
8﹑輸 出：語言及燈光
9﹑尺 寸：18mm×35mm×60mm
10﹑重 量：80g
另：本公司可根據要求定制感應式（非接觸式）驗電器。
驗電器的技術數據
|
額定電壓
（KV）
|
觸發電壓
（KV）
|
絕緣桿有效長度
（米）
|
絕緣桿收縮長度
（米）
|
絕緣桿
伸出長度
（米）
|
節數 |
|
6 |
1-2.4 |
0.4 |
0.26 |
0.8 |
4 |
|
10 |
1.5-4 |
0.7 |
0.26 |
0.8 |
4 |
|
35 |
5-14 |
0.9 |
0.3 |
1.35 |
5 |
|
110 |
16-44
|
1.3 |
1.1 |
3.0 |
3 |
|
220 |
33-88 |
2.1 |
1.1 |
4.0 |
4 |
|
330 |
50-130 |
3.1 |
1.1 |
4.0 |
4 |
|
500 |
75-200 |
4 |
1.1 |
5.0 |
5 |
絕緣桿有效長度：在使用驗電器時，握絕緣桿的手離驗電器的最小距離。
絕緣桿收縮長度：驗電器配用的伸縮絕緣桿收縮后的大約長度。
絕緣桿伸出長度：驗電器配用的伸縮絕緣桿伸出后的大約長度。
