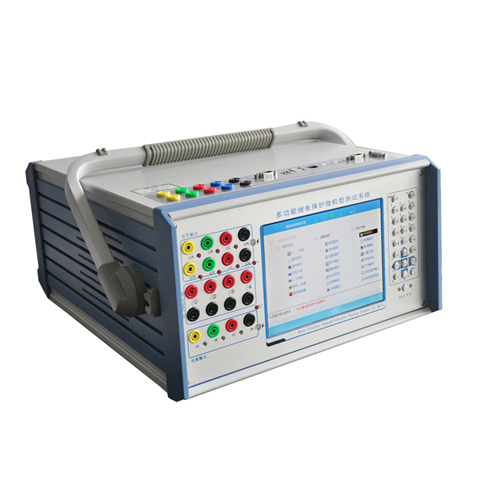

GWJB-1200A繼電保護測試儀

GWJB-1200A繼電保護微機型測試裝置是在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。


微機繼保儀、微機繼電保護測試儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀


 1、   電壓電流組合輸出靈活組合
  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2、   操作方式
  裝置外接筆記本電腦或臺式機進行操作，方便快捷性能穩定。
3、   新型高保真線性功放
  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4、   高性能主機
  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5、   軟件功能強大
  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6、   具有獨立專用直流電源輸出
  設有一路110V 及 220V專用可調直流電源輸出。
7、   完善的自我保護功能
  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
8、   接口完整
裝置帶有USB通訊口，可與計算機及其它外部設備通信。



電　流　源	交　流	GWJB六相系列	相電流輸出（有效值）　　　　　　　　6×0～30A/相 最大輸出功率　　　　　　　　　　　　450VA/相 最大并聯電流輸出（有效值）　　　　　0～180A 相電流長時間允許工作值（有效值）　　＜10A/相 最大電流允許工作時間　　　　　　　　＜10s 精    度　　　　　　　　　     ＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～20次
			相電流輸出（有效值）　　　　　　　　6×0～25A/相 最大輸出功率　　　　　　　　　　　　230VA/相 最大并聯電流輸出（有效值）　　　　　0～150A 相電流長時間允許工作值（有效值）　　＜10A/相 最大電流允許工作時間　　　　　　　　＜10s 精    度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～20次
			相電流輸出（有效值）　　　　　　　　6×0～20A/相 最大輸出功率　　　　　　　　　　　　200VA/相 最大并聯電流輸出（有效值）　　　　　0～120A 相電流長時間允許工作值（有效值）　　＜10A/相 最大電流允許工作時間　　　　　　　　＜10s 精    度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～20次
			相電流輸出（有效值）　　　　　　　　6×0～15A/相 最大輸出功率　　　　　　　　　　　　150VA/相 最大并聯電流輸出（有效值）　　　　　0～90A 相電流長時間允許工作值（有效值）　　＜10A/相 最大電流允許工作時間　　　　　　　　＜10s 精    度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～20次
	直　流	輸出范圍　　　　　　　　　　　　　　-10～10A或6×0～±10A 最大輸出負載電壓　　　　　　　　　　20V 精    度　　　　　　　　　　　＜±0.2%
電　壓　源	交　流	GWJB六相系列	相電壓輸出（有效值）　　　　　　　　0～120V 線電壓輸出（有效值）　　　　　　　　0～240V 相電壓/線電壓輸出功率　　　　　　　　80VA/100VA 精    度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　　0～20次
	直　流	相電壓輸出幅值　　　　　　　　　　　0～160V 線電壓輸出幅值                                        0～320V 相電壓/線電壓輸出功率　　　　　　　　70VA/140VA 精    度　　　　　　　　　　　　＜±0.2%
8 路 開 關 量 輸 入		空接點　　　　　　　　　　　　　　　1～20mA，24V 電位接點　　　　　　　　　　　　　　“0”：0 ～ +6V； “1”：+11 V ～ +250 V
4 對 開 關 量 輸 出		空接點　　　　　　　　　　　　　　　DC：220 V／0.2 A；AC：220 V／0.5 A


l        其它額定參數

額　定　輸　出	頻率誤差　　　　　　　　　　　　　　＜±0.01HzHz 相位誤差　　　　　　　　　　　　　　＜±0. 2° 波形失真　　　　　　　　　　　　　　＜±0.3%（基波） 時間誤差　　　　　　　　　　　　　　＜40µs 輸出頻率　　　　　　　　　　　　　　0～1000Hz
電　源　電　壓	允許范圍　　　　　　　　　　　　　　AC220V±10%，50Hz±10%
環　境　溫　度	使用范圍　　　　　　　　　　　　　　0～40℃ 存貯范圍　　　　　　　　　　　　　　－20～70℃
時　間　測　量	測試范圍　　　　　　　　　　　　　　0.1ms～9999s
機　箱　體　積	長×寬×高　　　　　　　　　　　　　396mm ×354mm ×178mm
機　箱　重　量	主機重量　　　　　　　　　　　　　　16.8kg
帶  載  輸  出	可選擇輕載或重載輸出 （任意一相電流輸出超過15A時，建議在每個功能模塊試驗前按F3鍵切換到重載輸出模式）
