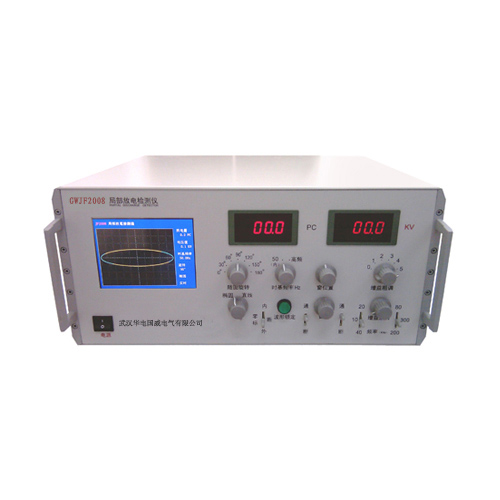

GWJF-2008局部放電檢測儀

GWJF-2008局部放電檢測儀

GWJF-2008 型局部放電檢測儀廣泛適用于變壓器、互感器、高壓開關、開關柜、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。
局部放電檢測儀檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。

局部放電檢測儀、局放儀


1. 可測試品的電容量范圍6PF--250μF
2. 檢測靈敏度（見下表）
3. 放大器頻帶：
·                           低端：10kHz、20kHz、40kHz任選
·                           高端：80kHz、200kHz、300kHz任選
4. 放大器增益調節：粗調六檔，檔間增益20±1 db;細調范圍>20db。
5. 時間窗：
·                           窗寬：可調范圍15°～150°;
·                           窗位置：每一窗可旋轉0°～170°；
·                           兩個時間窗可分別開或同時開。
6. 放電量表：
·                           指針式表頭：
·                                    對數刻度1-10-100 誤差<±5%(以滿刻度計)
·                                    線性刻度0-1000 誤差<±5%(以滿刻度計)
·                           數字表頭：
·                                    以3½LED數字表顯示
·                                    0-100.0 誤差<±5%(以滿刻度計)
7. 橢圓時基：
·                           頻率50Hz、100Hz、150Hz、200Hz、400Hz。
·                           橢圓旋轉：以30°為一檔，可作120°旋轉。
·                           顯示方式：橢圓——直線。
·                           高頻時基橢圓可按輸入電壓（13∽275V）調節至正常大小，其攝取功率<1伏安。
8. 試驗電壓表：
·                           量程：100kV（可擴展）
·                           顯示：3½數字電壓表指示
·                           精度：優于±5%（以滿刻度計）
9. 內、外零標功能
10. 體積：500*500*210（寬*深*高）mm3
11. 重量：約18kg

輸入單元序號	調諧電容	單位	靈敏度（微微庫）（不對稱電路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5
12	25-60-250	微法	10
7R	電阻		0.5
