高壓絕緣耐壓測試儀

GWXZ變電站串聯諧振試驗裝置

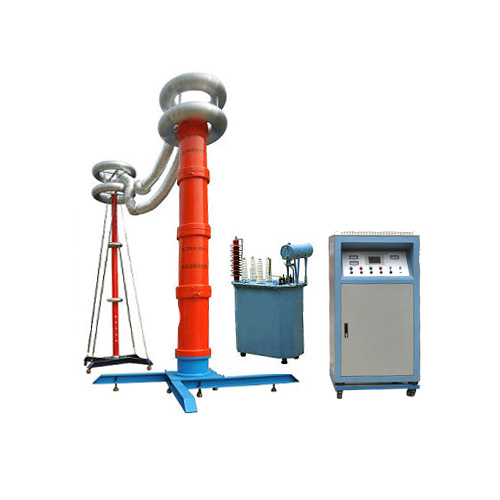

GWXZ變電站串聯諧振試驗裝置

GWXZ變電站串聯諧振試驗裝置主要針10kV、35kV、110kV電纜，以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。

耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、變電站串聯諧振試驗裝置

1.    同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2.    變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
3.    配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用。

1. 裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2. 整個裝置單件重量很輕，最大不超過40kg，便于現場使用。
3. 裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4. 能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5. 裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6. 采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

產品型號	輸入電壓	輸出電壓(kV)	容量(kVA)	適用范圍	主要配置
GWXZ-108/108	380	0-108	108	1. 31500kVA及以下35kV電力變 2. 35kVA斷路器及閉母線、絕緣子 3. 10kV（300 m㎡）電纜2000m 4. 35kv（300 m㎡）電纜500m	5kW變頻源1臺 5kVA勵磁變1臺電抗器4臺27kV/1A 分壓器100kV
GWXZ-216/216	380	0-216	216	1. 110kVA斷路器及母線 2. 110kVA GIS≤10隔斷 3. 35kv（300 m㎡）電纜1500m 4. 10kV（300 m㎡）電纜3km 5. 110kv全絕緣主變壓器	10kW變頻源1臺 10kVA勵磁變1臺電抗器4臺54kV/1A 分壓器200kV
GWXZ-270/270	380	0-270	270	1. 110kV GIS開關和電力變 2. 10kV（300 m㎡）電纜5km 3. 35kV（300 m㎡）電纜2km	15kW變頻源1臺 15kVA勵磁變1臺電抗器5臺54kV/1A 分壓器300kV
GWXZ-200/400	380	0-400	200	1. 220kV GIS 開關和電力主變 2. 110kV GIS 開關和電力主變	10kW 變頻源 1 臺 10kVA 勵磁變 1 臺電抗器 4 臺 100kV/0.5A 分壓器 400kV
GWXZ-400/400	380	0-400	400	1. 220kV GIS 開關和電力變 2. 10kV （300 m ㎡）電纜 4km 3. 35kV （300 m ㎡）電纜 1km	20kW 變頻源1 臺 20kVA勵磁變 1 臺電抗器 4臺 100kV/1A 分壓器 400kV
GWXZ-520/260	380	0-260	520	1. 110KVA 斷路器及母線 2. 110kVA GIS≤10 隔斷 3. 110kV （300 m ㎡）電纜 800m 4. 35kv （300 m ㎡）電纜 3km 5. 10kV （300 m ㎡）電纜 6km 6. 110kv 全絕緣主變壓器	25kW 變頻源 1 臺 25kVA 勵磁變 1 臺電抗器 4 臺 65kV/2A 分壓器 300kV
GWXZ-500/500	380	0-500	500	1. 220kVA 及以下電壓互感器 2. 電流互感器 3. 220kVA 及以下穿墻套管 4. 220kVA 及以下支柱絕緣子、隔離開關 5. 220kV 及以下斷路器 6. 220kV 及其以下絕緣工器具	20kW 變頻源 1 臺 20kVA 勵磁變 1 臺電抗器 4 臺 125kV/1A 分壓器 500kV
GWXZ-600/600	380	0-600	600	1. 110kV （ 300 m ㎡）電纜 800m 2. 35kv （ 300 m ㎡）電纜 110m 3. 35-220kV GIS 、主變、開關、絕緣子	30kW 變頻源 1 臺 30kVA 勵磁變 1 臺電抗器 5 臺 120kV/1A 分壓器 600kV
GWXZ-800/800	380	0-800	800	1. 110kV （ 300 m ㎡）電纜 800m 2. 220kv （ 300 m ㎡）電纜 500m 3. 35-500kV GIS 、主變、開關、絕緣子	40kW 變頻源 1 臺 40kVA 勵磁變 1 臺電抗器 4 臺 200kV/1A 分壓器 800kV
